HA Proxy

진행OS

KT Cloud 사용



준비물

 1. 서버 3대

  - 서버 1: Load Balance Server (HA Proxy) 역할

    ㄴ ha proxy version : HA-Proxy version 1.5.18 2016/05/10

    ㄴ 3306 / TCP 포트 오픈 (테스트의 경우 ANY보다 본인아이피/32 사용 권장)

    ㄴ 80 / TCP 포트 오픈 (테스트의 경우 ANY보다 본인아이피/32 사용 권장)



  - 서버 2: Client Server 1 (Master) 역할

    ㄴ MySQL version : mysqld  Ver 5.6.51 for Linux on x86_64 (MySQL Community Server (GPL))

    ㄴ HTTPD version : Apache/2.4.6 (CentOS)



  - 서버 3: Client Server 2 (Slave) 역할

    ㄴ MySQL version : mysqld  Ver 5.6.51 for Linux on x86_64 (MySQL Community Server (GPL))

    ㄴ HTTPD version : Apache/2.4.6 (CentOS)



 2. Window(내컴퓨터)에 MySQL Workbench 설치



※ 위 버전과 다르면 오류가 날 수 있습니다. (버전 차이로 인해 error 0 났었음.)

---

📌 HA Proxry?



1. Load Balancing이란?

  - 부하 분산을 위해서 가상 IP를 통해 여러 대의 서버에 접속을 분배하는 역할



2. HA Proxy란?

  - 기본적으로 reverse proxy 형태로 동작

  - reverse proxy란, 서버로 들어오는 요청을 대신 받아서 서버에 전달하고 요청한 곳에 그 결과를 다시 전달해 주는 역할

  - 고가용성 로드 밸러서 및 프록시 서버를 제공하는 무료 오픈 소스 소프트웨어



---

📌 서버 1 / HA Proxy 설치 및 80 포트 관련 설정



1. HA Proxy 설치

yum install -y haproxy

# HA Proxy 버전 확인
haproxy -v

# 버전
HA-Proxy version 1.5.18 2016/05/10
Copyright 2000-2016 Willy Tarreau <willy@haproxy.org>



2. HA Proxy 설정

# vi 편집기로 수정
vi /etc/haproxy/haproxy.cfg

# 아래 내용처럼 수정

#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
frontend main *:80
    acl url_static       path_beg       -i /static /images /javascript /stylesheets
    acl url_static       path_end       -i .jpg .gif .png .css .js

    use_backend static          if url_static
    default_backend             app

#---------------------------------------------------------------------
# static backend for serving up images, stylesheets and such
#---------------------------------------------------------------------

backend static
    balance     roundrobin

    server      Server01 [클라이언트 서버1 ip]:80 check
    server      Server02 [클라이언트 서버2 ip]:80 check

#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
backend app
    balance     roundrobin
    server      Server01 [클라이언트 서버1 ip]:80 check
    server      Server02 [클라이언트 서버2 ip]:80 check



---

📌 서버 2, 서버 3 / HTTPD 다운로드 및 Index.html 설정



1. httpd 다운로드 (서버2, 서버3 공통)

# yum 으로 다운로드
yum install -y httpd httpd-devel



2. 서버 2 / index.html 설정

# 수정 경로
# vi를 이용하여 수정
# 파일이 없으니 만들어야 합니다.
vi /var/www/html/index.html

# 빈 파일에 서버 3과 구분이 가능할만한 문구를 기입
Server 1 Test

# 저장 후 종료
:wq



3. 서버 3 / index.html 설정

# 수정 경로
# vi를 이용하여 수정
# 파일이 없으니 만들어야 합니다.
vi /var/www/html/index.html

# 빈 파일에 서버 3과 구분이 가능할만한 문구를 기입
Server 2 Test

# 저장 후 종료
:wq

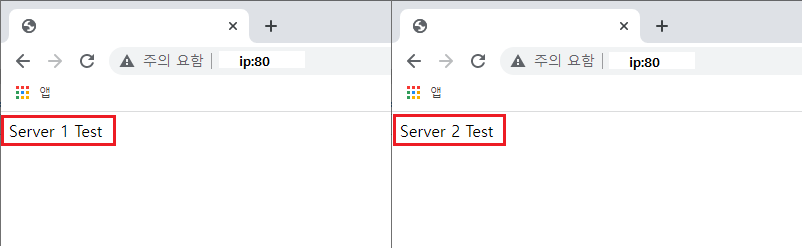

4. 열어둔 80 포트를 이용하여 접속.

 - 접속 후 새로 고침을 하면 내용이 바뀐다.



---

📌 서버 2, 서버 3 / MySQL 다운로드 및 이중화 설정



1. MySQL 설치 (서버2, 서버3 공통)

# wget을 이용하여 다운로드
# 편한 경로에서 설치
wget https://dev.mysql.com/get/mysql-community-release-el6-5.noarch.rpm

# yum Repository 등록
rpm -ivh mysql-community-release-el6-5.noarch.rpm

# yum 으로 server 다운로드
yum install -y mysql-server



2. MySQL 실행(서버2, 서버3 공통)

# 실행
systemctl start mysqld

# 상태 확인
systemctl status mysqld





3. MySQL 계정 비밀번호 변경 및 접속 (서버2, 서버3 공통)

# root 계정의 비밀번호 변경
# 해당 명령어 입력 후 자신이 원하는
# 비밀번호를 입력하면 됩니다.
mysqladmin -u root password

# 비밀번호 변경 후 mysql 접속 확인하기
# 해당 명령어 입력 후 비밀번호 입력
mysql -u root -p

# 접속이 되는 것을 확인 후 mysql 빠져나오기
exit



4. 서버 2 / my.cnf 설정

# my.cnf 파일을 아래와 같이 수정
# 다 지우고 복사 붙여넣기 해도 됩니다.

# For advice on how to change settings please see
# http://dev.mysql.com/doc/refman/5.6/en/server-configuration-defaults.html

[mysqld]
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock

symbolic-links=0

sql_mode=NO_ENGINE_SUBSTITUTION,STRICT_TRANS_TABLES

# 추가된 부분
log-bin=mysql-bin
server-id=1

[mysqld_safe]
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid

# 저장 후 종료
:wq



5. 서버 3 / my.cnf 설정

# my.cnf 파일을 아래와 같이 수정
# 다 지우고 복사 붙여넣기 해도 됩니다.

# For advice on how to change settings please see
# http://dev.mysql.com/doc/refman/5.6/en/server-configuration-defaults.html

[mysqld]
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock

symbolic-links=0

sql_mode=NO_ENGINE_SUBSTITUTION,STRICT_TRANS_TABLES

# 추가된 부분
log-bin=mysql-bin
server-id=2

[mysqld_safe]
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid

# 저장 후 종료
:wq



6. mysqld 재실행 (서버2, 서버3 공통)

systemctl restart mysqld



7. 서버 2 /mysql 접속 후 서버 3에서 서버 2로 접속할 수 있는 계정 생성

 - 다시금 언급하지만 서버 2는 Master 서버이고, 서버 3은 Slave 서버의 역할을 합니다. (이중화)

# mysql 접속
# 접속 후 본인 비밀번호 입력
mysql -u root -p

# slave(서버3)에서 접속할 계정 생성
grant replication slave on *.* to '[계정명]'@'%' identified by '[비밀번호]';

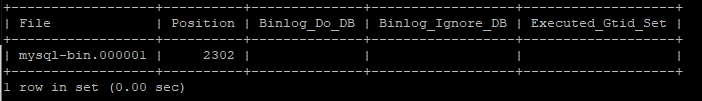

8. 서버 2 / binary log 확인하기

show master status;

# File 과 Position 내용을 메모장에 입력해두거나
# 해당 명령어를 입력후 내용을 띄워두세요.



9. 서버 3 / mysql 접속 후 서버 2와 연동

# mysql 접속
# 접속 후 본인 비밀번호 입력
mysql -u root -p

# 서버 2와 연동
CHANGE master to
  master_host='[서버2의 ip]',
  master_user='[아까 7번에서 만든 계정명]',
  master_password='[7번에서 지정한 비밀번호]',
  master_log_file='[서버2의 Master File 값]',
  master_log_pos=[서버2의 Position 값];

# master log file 은 따옴표가 있고
# master log pos 는 따옴표가 없습니다.
# 주의!!

# Slave 를 실행
start slave;

# Slvae 상태 확인
# G는 대문자로 해야합니다.
show slave status\G;

# 아래 사진 빨간 박스의 내용이 모두 Yes로 표시 된다면
# 이중화가 된겁니다.



10. 서버 2 / 테스트를 위한 데이터베이스, 테이블 생성

# 데이터베이스 생성
create database [DB 이름] default character set utf8;

# 데이터베이스 사용 선언
use [DB 이름];

# 테이블 생성
create table [테이블 이름] (
	id INT Primary key,
    name varcar(30)
);

# 테이블 값 넣기
insert into [테이블 이름] values([숫자형], [String형]);



11. 서버 3 / 내용 조회

# 데이터베이스 사용 선언
use [DB 이름];

# 내용 조회
# 조회 후 서버 2에서 넣은 값이 들어와있다면 성공
select * from [테이블 이름];



12. 서버 2 / HA Proxy 계정 생성 및 권한 설정

# 계정 생성
insert into user(host, user, password, ssl_cipher, x509_issuer, x509_subject) values('[공인ip]', '[사용자명]', '[비번]', '', '', '');

# 권한 설정
grant all privileges on *.* to '[사용자명]'@'%' with grant option;



13. 서버 3 / HA Proxy 계정 확인

# 데이터베이스 사용 선언
use mysql;

# 내용 조회
# 조회 후 서버 2에서 넣은 계정이 들어와있다면 성공
select user, host from user;

---

📌 서버 1 / 3306 포트 관련 설정



1. haproxy.cfg 파일 수정

# vi 편집기로 수정
vi /etc/haproxy/haproxy.cfg

# shift + g 키를 이용해 파일 맨 밑으로 이동
# 아래 내용 추가
listen mysql
    bind *:3306
    mode tcp
    balance roundrobin
    option mysql-check user [사용자 이름]
    server      Server01 [클라이언트 서버1 ip]:3306 check
    server      Server02 [클라이언트 서버2 ip]:3306 check



---

📌 Window (내 컴퓨터) / MySQL Workbench 연결 시키기



1. workbench 실행 후 + 버튼을 이용하여 연결

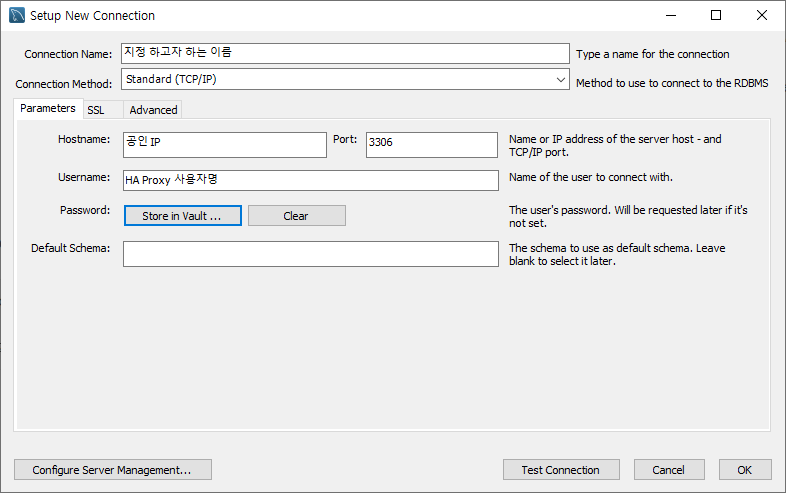

2. 아래와 같이 입력

Connection Name: [알아보기 쉬운 이름이나 지정하고 싶은 이름]

Connection Method: Standard (TCP/IP)

Hostname: [공인 IP or 외부 IP]

Port: 3306

Username: [위에서 만들어준 HA Proxy 계정 유저이름]



입력 후 Test Connection 시 Successfully made the MySQL connection 이 떠야함.

됐으면 OK를 눌러 저장

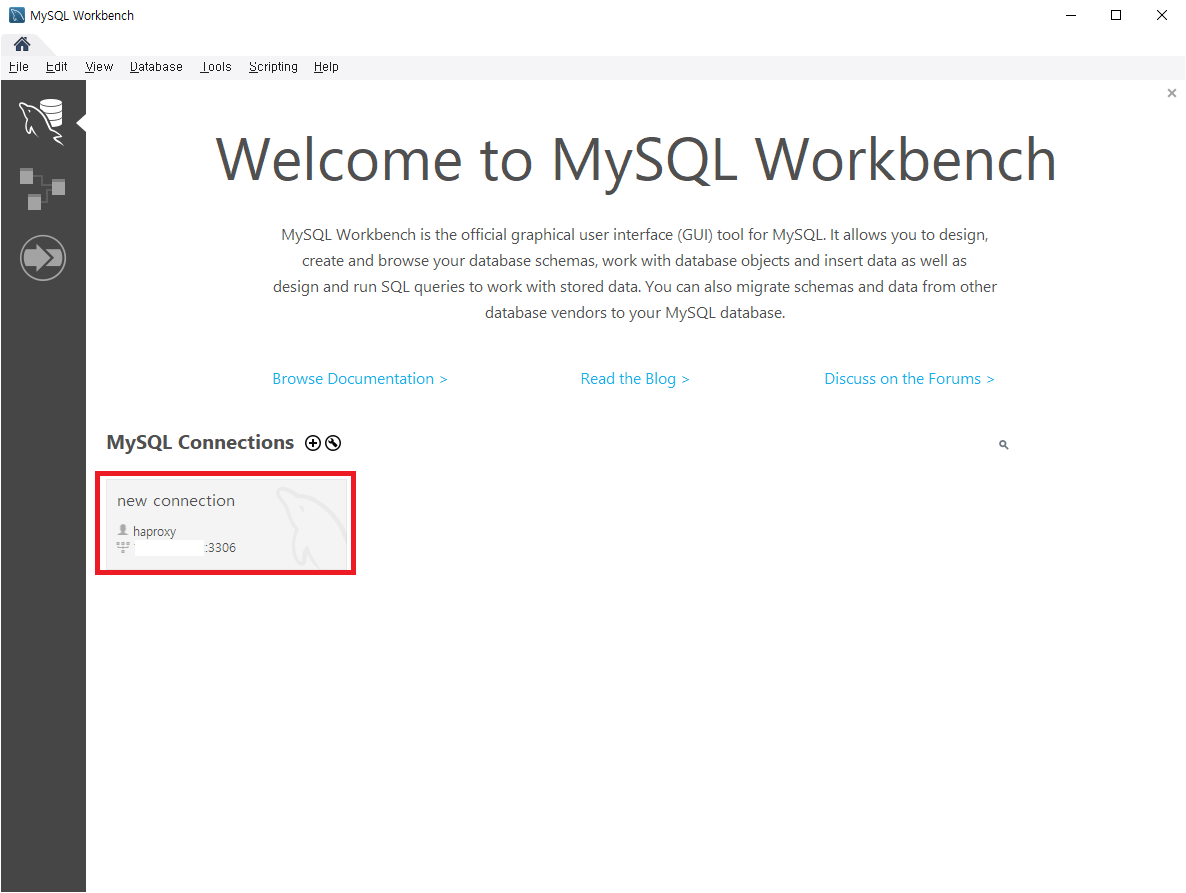

3. 만들어진 것을 확인 후 클릭해 접속

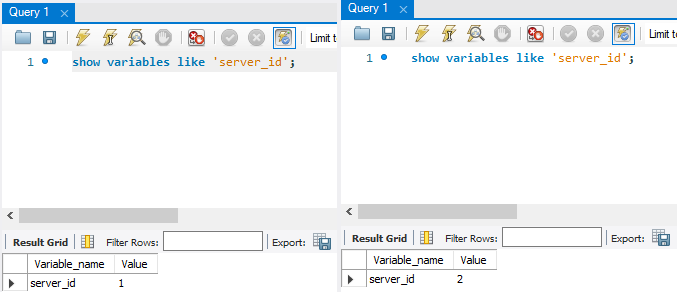

4. 접속 후 show variables like 'server_id'; 입력시 일정시간이 지난 후 Value의 값이 바뀌면 성공
